Khe hở vòng bi động cơ:Vai trò quan trọng của nó và kỹ thuật đo chính xác

đo nhật ký thanh truyền trục khuỷu

Khe hở vòng bi động cơ là một trong những yếu tố quan trọng nhất trong việc bôi trơn động cơ thích hợp và độ bền lâu dài.

Nếu khe hở giữa trục khuỷu và ổ trục quá chặt hoặc quá lỏng có thể dẫn đến áp suất dầu thấp, mài mòn quá mức, quá nhiệt và cuối cùng là hỏng động cơ.

Duy trì khe hở dầu chính xác đảm bảo màng dầu ổn định giữa các bộ phận chuyển động, ngăn chặn sự tiếp xúc giữa kim loại với kim loại và cho phép động cơ hoạt động trơn tru.

Khe hở vòng bi động cơ quan trọng hơn hầu hết mọi người nhận ra. Hãy bắt đầu với những điều cơ bản.

Khe hở vòng bi động cơ thích hợp cũng đóng vai trò quan trọng trong việc duy trì áp suất dầu và hiệu suất bôi trơn tổng thể.

Khe hở ổ trục động cơ là khe hở nhỏ giữa cổ trục khuỷu và bề mặt ổ trục.

Khe hở này cho phép dầu động cơ chảy giữa hai bề mặt và tạo thành một lớp màng bảo vệ. Màng dầu này đỡ tải trọng quay của trục khuỷu và ngăn cản sự tiếp xúc trực tiếp giữa các bộ phận kim loại.

Nếu không có khe hở thích hợp, màng dầu này không thể hình thành chính xác, dẫn đến hao mòn nhanh chóng.

Tại sao khe hở vòng bi động cơ lại quan trọng

Khe hở vòng bi thích hợp ảnh hưởng trực tiếp đến:

• Áp suất dầu
• Dòng dầu
• Truyền nhiệt
• Mức ma sát
• Tuổi thọ động cơ

Khi thông tin xác nhận là chính xác:

• Áp suất dầu ổn định
• Vòng bi luôn được bôi trơn đúng cách
• Nhiệt được mang đi hiệu quả
• Các bộ phận của động cơ có tuổi thọ cao hơn

Khi khe hở không chính xác, chất bôi trơn bị hỏng và hư hỏng có thể xảy ra nhanh chóng.

Các triệu chứng của khe hở vòng bi không chính xác

Khe hở vòng bi không chính xác thường xuất hiện dưới dạng các sự cố động cơ thường gặp:

• Áp suất dầu thấp
• Tiếng gõ hoặc tiếng gõ của động cơ
• Động cơ rung quá mức
• Các bộ phận quá nóng
• Các hạt kim loại trong dầu động cơ
• Mòn động cơ sớm

Nhiều triệu chứng trong số này thường bị nhầm lẫn với các vấn đề liên quan đến đánh lửa hoặc nhiên liệu, có thể dẫn đến chẩn đoán sai nếu hệ thống bôi trơn không được xem xét.

Quy tắc chung về xả dầu

Nguyên tắc thường được sử dụng là:

• Khoảng trống 0,001 inch trên mỗi inch đường kính tạp chí

Ví dụ:

• Trục trục khuỷu 2,00 inch =khe hở vòng bi 0,002 inch

Quy tắc này cung cấp điểm khởi đầu nhưng khả năng thanh toán thực tế phụ thuộc vào một số yếu tố.

Các yếu tố ảnh hưởng đến khe hở vòng bi

Khoảng cách vòng bi chặt hơn

• Ổ trục khuỷu nhỏ hơn
• Dầu có độ nhớt thấp hơn (0W-20, 5W-20)
• Bề mặt hoàn thiện mịn
• Gia công động cơ chính xác
• Nhiệt độ hoạt động cao hơn

Khoảng hở vòng bi lỏng hơn

• Các tạp chí lớn hơn
• Dầu có độ nhớt cao hơn
• Bề mặt hoàn thiện thô hơn
• Có sai lệch nhỏ ở các bộ phận của động cơ
• Yêu cầu về lưu lượng dầu tăng lên

Quan trọng:
Lưu lượng dầu tăng nhanh khi độ hở tăng. Ngay cả một thay đổi nhỏ cũng có thể ảnh hưởng đáng kể đến áp suất dầu và hiệu suất bôi trơn.

Các cân nhắc về lưu lượng và áp suất dầu

Khi độ hở ổ trục tăng lên, lượng dầu thoát ra khỏi ổ trục càng nhiều.

Nếu bơm dầu không thể cung cấp đủ thể tích để duy trì áp suất, áp suất dầu sẽ giảm và lượng dầu bôi trơn sẽ không đủ.

Đây là lý do tại sao độ hở ổ trục thích hợp là rất quan trọng để duy trì hệ thống dầu ổn định.

Động cơ hiện đại và khe hở dầu

Động cơ hiện đại được thiết kế với:

• Khoảng cách vòng bi chặt hơn
• Dầu có độ nhớt thấp hơn (0W-20, 5W-20)

Những sự kết hợp này giúp:

• Giảm ma sát
• Cải thiện khả năng tiết kiệm nhiên liệu
• Nâng cao hiệu suất khởi động nguội

Tuy nhiên, động cơ cũ hoặc các phiên bản hiệu suất cao có thể yêu cầu khe hở và loại dầu khác nhau để duy trì khả năng bôi trơn thích hợp.

Dòng bi bị nén quá mức

Hình ảnh hiển thị sự nghiền nát vòng bi

Chuyện gì xảy ra

Vòng bi bị nén quá mức xảy ra khi vòng bi bị ép quá chặt vào vỏ của nó, khiến nó bị biến dạng vào trong.

Nguyên nhân phổ biến

• Gũi nắp ổ bi
• Ốc vít chịu mô-men xoắn quá cao
• Độ dày miếng chêm không chính xác

Kết quả

Sự biến dạng này tạo ra áp lực không đồng đều lên bề mặt ổ trục, dẫn đến mài mòn sớm và có thể hỏng hóc.

Độ chịu lực không đủ

Bụi bẩn giữa ổ trục và vỏ

Chuyện gì xảy ra

Khi không có đủ lực ép, ổ trục sẽ bị lỏng trong vỏ của nó.

Nguyên nhân phổ biến

• Bụi bẩn hoặc mảnh vụn trong quá trình lắp đặt
• Mô-men xoắn không đúng
• Khoang nhà ở bị mòn hoặc quá khổ

Kết quả

Vòng bi lỏng làm giảm khả năng truyền nhiệt và tạo điều kiện cho chuyển động, gây quá nhiệt và hư hỏng.

Cách đo khe hở vòng bi (Phương pháp nhựa)

Plastigage là một cách đơn giản và hiệu quả để đo độ hở vòng bi.

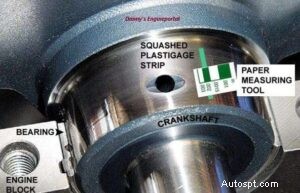

Sử dụng Plastigage để kiểm tra khe hở ổ trục chính

Các bước:

1. Tháo nắp ổ trục và làm sạch toàn bộ dầu trên bề mặt
2. Đặt một dải Plastigage lên cổ trục khuỷu
3. Lắp lại nắp vòng bi và mô-men xoắn theo thông số kỹ thuật
4. Tháo nắp lại
5. So sánh Plastigage dẹt với cân trên bao bì

Phép đo này cho biết khoảng hở có nằm trong thông số kỹ thuật hay không.

Lặp lại quy trình cho tất cả các vòng bi để đảm bảo kết quả nhất quán.

Tóm tắt

Khe hở vòng bi động cơ không chỉ là một phép đo—nó là một phần quan trọng trong cách hệ thống dầu bảo vệ động cơ của bạn.

Nếu màng dầu không được bảo trì, sự tiếp xúc giữa kim loại với kim loại sẽ xảy ra, dẫn đến hao mòn nhanh chóng.

Đảm bảo khe hở vòng bi thích hợp giúp duy trì:

• Áp suất dầu ổn định
• Bôi trơn hiệu quả
• Tuổi thọ động cơ dài
